南京電梯監控安裝方式

隨著無線網橋的普及，電梯監控系統也在陸續使用，今天就給大家講解一下南京電梯監控的安裝方式。

一、電梯視頻監控

電梯作為樓宇的重要密閉型公共區域和上下出入關鍵通道，電梯視頻監控對整個區域的安防工作具有重要作用，是不可缺少的重要一環。電梯視頻監控可實時掌握電梯轎廂內的情況，保障乘客安全。

電梯監控視頻傳輸可分為有線和無線兩種。

有線傳輸：采用的是專業電梯隨行電纜，一般的隨行線纜使用時損耗嚴重，壽命在一到二年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高要求，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。

無線傳輸：無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。

隨行線纜

二、如何部署

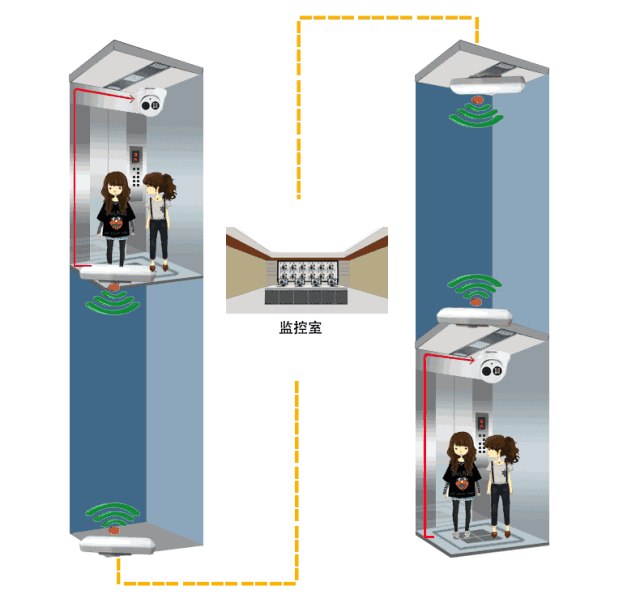

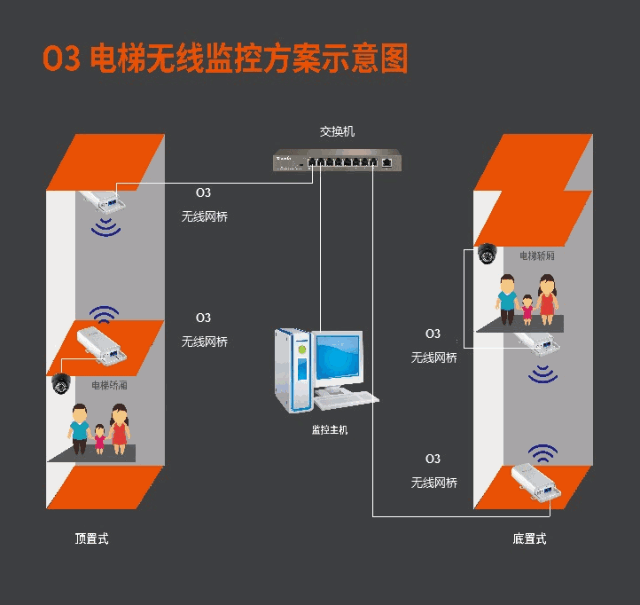

電梯井監控視頻無線傳輸有兩種安裝方式。頂置式和底置式，如下圖：

頂置式部署適合于監控中心在樓宇頂部，一般情況下都是采用底置式部署方式。

值得注意的是，網橋都是有發射端與接收端。

三、網橋如何組網？

轎廂端的網橋需設置為客戶端模式，這種模式下網橋就相當于一個網卡。把網絡攝像頭的視頻數據從電信號轉變?yōu)闊o線信號。

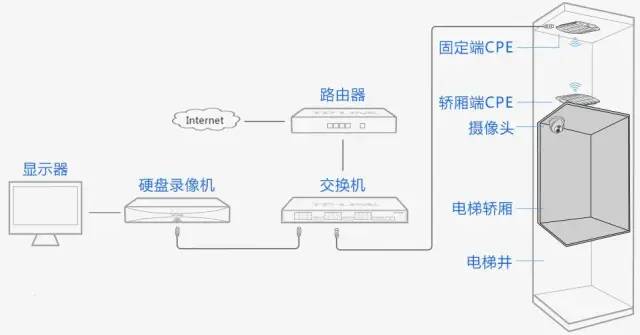

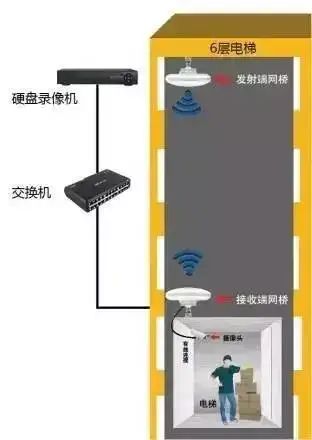

組網原理圖：

電梯井端部的網橋設置為AP模式，這種模式下網橋與NVR直接通過網線連接，將接收到的無線信號直接轉變?yōu)橛芯€信號傳輸?shù)絅VR。

總結成一句話就是：靠近攝像頭端的網橋設置為客戶端模式，靠近NVR端的網橋設置為AP模式。

安裝到電梯井之前需要事先將網橋配對好。

四、電梯無線監控項目實例

上面我們提到了電梯安裝無線網橋的方法，那么這篇我們來看下實例。

施工背景：

剛接了個電梯安裝監控的項目，一棟大廈，共35層8部電梯，之前安裝的電梯監控都是放線纜?？蛻艨粗苓叺膸准易霭卜赖亩加靡环N新產品無線網橋代替網線，也就做無線監控。所以用無線網橋！

安裝圖紙：走廊兩邊各4部電梯，兩邊電梯監控安裝方法一模一樣，最終連接到一個總交換機然后到機房！

采購安裝：攝像頭：8臺；

攝像機電源8個，電源插排8個；

硬盤錄像機：1臺；

4TB硬盤：一個；

無線網橋：8對；

24口交換機：1臺；

300米網線一箱！

四芯單模光纖400米

光纖收發器1對

核心交換機1臺

準備工作：

設備都到位，為了做到萬無一失。在店里的時候先把16臺網橋都分開設置了8對。每個網橋分別標記了 發射1，接收1，發射2，接收2……以免混調，都簡單的用攝像頭測試下能否出圖像。再把每個攝像頭都測試過，一切沒有問題。

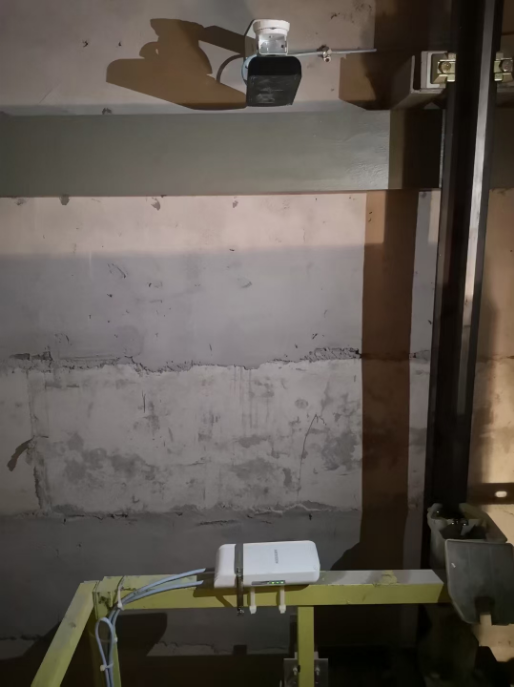

整體安裝：常規的攝像頭安裝就不說了。具體說下網橋如何安裝！首先把網橋發射1固定在電梯廂下面，取220V電連接POE電源。POE電源LAN口連接攝像頭，POE口連接網橋。最終如下圖：

發射做完之后再把接收1通電連接電腦。

連接方式：POE電源通電，POE口連接網橋，LAN口連接電腦。兩個網橋白色面對準，把電梯朝上升。電腦測試攝像頭圖像是否穩定。

以上就是南京電梯監控安裝的方法。
