?？低暠O(jiān)控畫面不顯示問題匯總

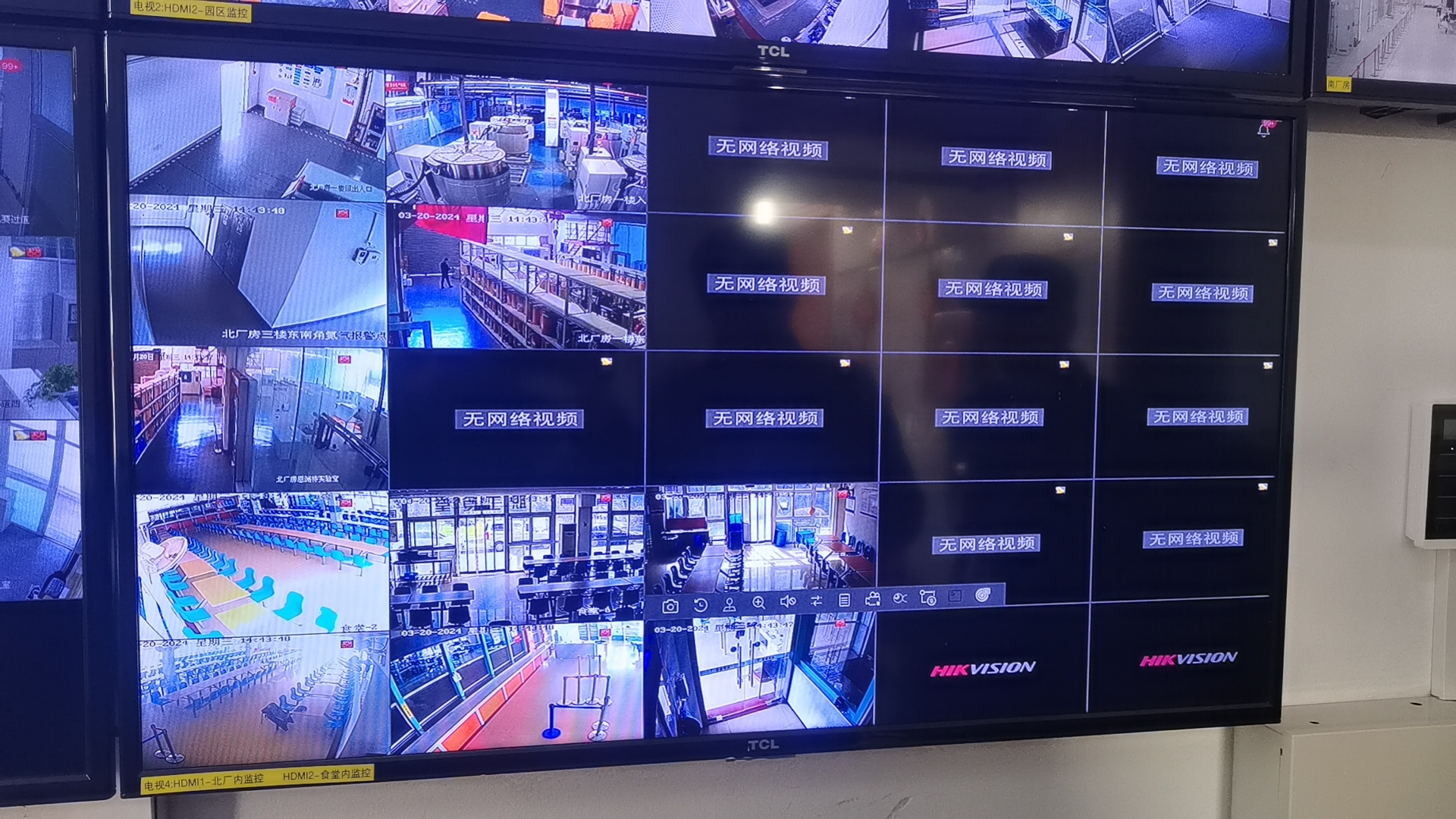

在監控安裝項目中，最常易遇到故障就是有幾路畫面卡頓、不顯示、時有時無，這三個故障基本上每個做監控項目的從業人員都會遇到，今天我們一起來總結下網絡攝像機畫面卡頓、不顯示、時有時無的主要原因是什么？

一、線纜問題：幾路不顯示

監控安裝好后，插電調試，結果有幾路攝像頭的圖像不顯示。

一般出現這樣的情況，很多朋友首先會把問題定位在碼率上，降低碼率來解決問題，但是降低了碼率問題還是存在。

可能是網線出了問題？一看網線都在100米內，使用是超5類線，用測線儀測量，線都是通的，都沒有什么問題，電源問題？在電源上兒狠狠的花了些時間檢測，還是沒有發現問題的所在。

最后發現這幾路不顯示的圖像，監控都是離主機80-90米左右的距離，按理說是沒有什么問題，但問題如此集中在80-90米的監控上面，就是個問題，于是就把網線拆下來，測電阻，結果發現電阻在30多歐上。

是網線出了問題，網線應該是銅包鋁網線，并不是無氧銅的，沒有在正規渠道購買，正規無氧銅網線的電阻100米不超過10歐，全部換國標線問題解決了。

二、供電問題：十幾路不顯示

接手了一個維保的項目，突然有十幾路的圖像不顯示，這種大面積的圖像不顯，我們一般首先想到的是供電問題。

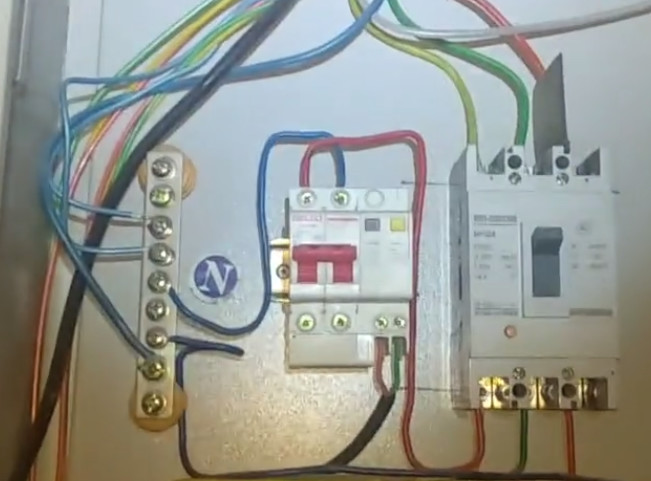

于是檢查電源，發現這十幾路監控都是一路供電的，所以應該是供電出了問題，于是從弱電箱到電源一路檢測，最終發現問到出現漏電斷路器上。

按漏電斷路器不跳閘，經過萬用表測試，確實是漏電斷路器壞了，有問題，于是換個新的，那十幾路不顯示的監控圖像都顯示了。所以在監控維護的時候，漏電斷路器需要定期查看。

三、水晶頭問題：一路不顯示

監控項目做完發，發現有一路攝像頭沒有圖像，其它的都是完好，怎么回事？這是個非常容易忽略的細節問題，通過我們會把可能發生故障大方向的問題，都會一 一檢測，檢查電源供電、換攝像頭，測網線問題都沒有解決。問題就發生在細節上，很多朋友在做水晶頭施工時，網線鉗給雙絞線去皮時，用力太大，造成一根網線幾近斷開 ，或者水晶頭沒有按標準順序接線，測試能通，但在千兆網絡中就會丟包嚴重等。重新按標準方式制作水晶頭，問題可以解決。

這種情況也可能是ip沖突問題，檢查ip地址就行了。

四、核心交換機使用不當：幾十路不顯示

有個朋友問到，200路新裝的監控，項目做好后，經常有幾十路監控不顯示，時好時壞，什么原因？

這類問題剛開始都會想到帶寬或ip地址設置不當，當調低了碼率和檢查了ip后，發現問題依然存在。

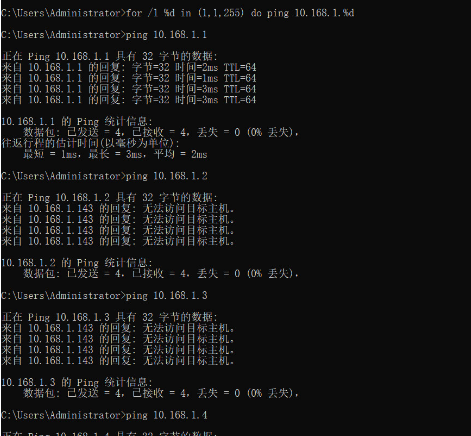

那怎么辦呢？于是就對監控的ip地址進行批量ping下。使用以下批量ping命令：for /L %D in (1,1,255) do ping 10.168.1.%D

當輸入批量命令后，那么它就自動把網段內所有的ip地址都ping完為止。代碼中的這個(1,1,255)就是網段起與始，就是檢測網段192.168.1.1到192.168.1.255之間的所有的ip地址，每次逐增1，直接到1到255這255個ip檢測完為止。發現有一些ip地址ping不通，所以就是檢查交換機。

首先問了下對方交換機的牌子，使用是平時家用比較多的交換機牌子，很明顯，對于這類的200路監控的項目，某些小牌子的交換機還是不適合，還是需要使用項目用的比較多牌子的交換機（華為、h3c、銳捷等）。

除了選擇牌子之外，我們還需要估算下交換機的背板帶寬與包轉發率。

交換機選擇兩個重要參數計算

背板帶寬：如果200路監控，核心交換機有4個來自匯聚層的千兆接口、2個上聯的千兆端口，以及2個可能接入其它的千兆端口，所以一共可能有8個千兆口，為了保證帶寬充足，則交換機背板帶寬j最低要求為：（8*1000M*2)/1000=16Gbps的背板帶寬。 包轉發率：一個千兆口的包轉發率為1.488Mpps/s，為了保證能夠線速轉發，200路監控核心交換機可能有8個千兆口在使用，則核心交換機交換最低包轉發速率為：8*1.488Mpps/s=11.9Mpps。

這些都是核心交換機的最低要求，實際項目中我們在選擇核心交換機時一定是需要大于這些基本參數。

除了背板帶寬與包轉發率這些，核心交換機還需要看可擴展性、虛擬化、的鏈路聚合、冗余、堆疊等參數，這些都是影響網絡系統的穩定的參數。

以上就是南京監控安裝公司總結的幾種?？低晹z像機畫面不顯示可能得原因總結。
